Вал редуктора живильника ЗП 02.617 (ЗМ-60)

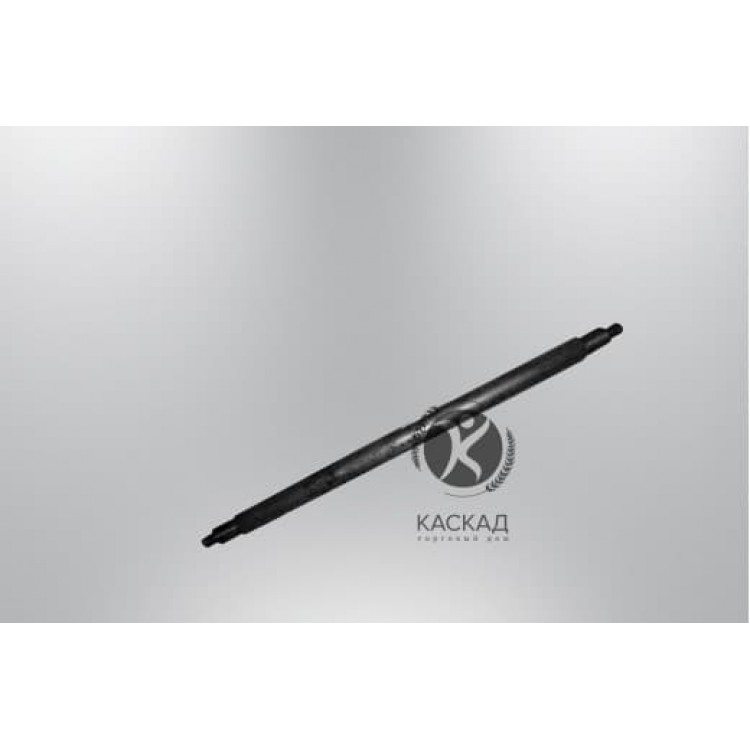

Вал редуктора живильника ЗП 02.617: ключова деталь зернометальника ЗМ-60

Вал редуктора живильника під каталожним номером ЗП 02.617 є важливим компонентом для ефективної роботи зернометальника ЗМ-60. Він конструйований з урахуванням специфіки застосування і забезпечує надійну передачу обертального руху в системі.

Конструкція та дизайн

Тип: Ступінчастий циліндричний вал.

Довжина: 575 мм - оптимальний розмір для встановлення в редукторах живильника.

Шпонкові пази: Має три шпонкові пази, які забезпечують надійне кріплення шестерень і зірочок до валу.

Різьбові кінці: Два різьбові кінці дають змогу легко встановлювати компоненти і забезпечують додаткову фіксацію.

Встановлення та сумісність

Підшипники: Вал встановлюється на підшипниках (модель 11206) у два корпуси конічних редукторів ЗП 02.103. Ця конструкція забезпечує надійну підтримку і стабільність у роботі.

Кріплення: Конічні редуктори кріпляться до кришки ЗП 02.452, що формує міцний вузол.

Складальний вузол: Кришка з редукторами входить до складального вузла транспортера завантажувального ЗП 02.000 і встановлюється в нижній частині транспортера зернометальника ЗМ-60.

Функціональні характеристики

Кріплення шестерень і зірочок: Вал призначений для встановлення двох шестерень (z=18) на кінцях і зірочки (z=12) в середині, що сприяє ефективному переданню руху і роботи системи.

Сумісність із деталями: Вал також кріпить інші механізми, що входять до складу редуктора, що підвищує його універсальність.

Висновок

Вал редуктора живильника ЗП 02.617 є невід'ємною частиною системи транспортування зерна в зернометальнику ЗМ-60. Його якісна конструкція, надійні компоненти і продумане встановлення забезпечують ефективну роботу обладнання. Підтримка цього важливого елемента забезпечує стабільну та безвідмовну роботу всієї машини.
